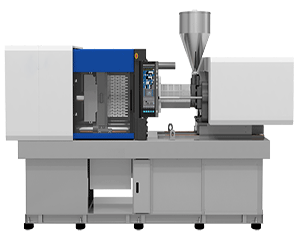

Plastic Injection Molding Machine
A Plastic Injection Molding Machine is an industrial manufacturing machine used to produce plastic parts by injecting molten plastic material into a mold, where it cools and solidifies into the desired shape. It is the core piece of equipment in the injection molding process, which is one of the most common and efficient methods for mass-producing identical plastic components with high precision.
Main Technical Parameters
Item |
Unit |
UC-130A |
UC-130A |
UC-130A |
UC-160A |
UC-160A |
UC-160A |
UC-200A |
UC-200A |
UC-200A |
UC-240A |
UC-240A |
UC-240A |
UC-270A |
UC-270A |
UC-270A |
UC-300A |
UC-300A |
UC-300A |
Injection Unit |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
|
Screw Diameter |
mm |
35 |
40 |
45 |
40 |
45 |
50 |
50 |
55 |
60 |
55 |
60 |
65 |
60 |
65 |
70 |
65 |
70 |
75 |
Screw L/D Ratio |
L/D |
24 |
21 |
18.7 |
23.3 |
21 |
19.1 |
23.1 |
21 |
19.3 |
22.9 |
21 |
19.4 |
21.8 |
20 |
18.4 |
22.7 |
21 |
19.5 |
Theoretical Shot Volume |
cm³ |
173 |
226 |
286 |
358 |
442 |
534 |
491 |
594 |
707 |
665 |
791 |
929 |
598 |
712 |
886 |
848 |
995 |
1154 |
Shot Weight (PS) |
g |
158 |
206 |
260 |
326 |
402 |
486 |
447 |
540 |
643 |
605 |
720 |
845 |
538 |
641 |
752 |
772 |
905 |
1050 |
Injection Pressure |
MPa |
235 |
180 |
142 |
219 |
178 |
147 |
215 |
178 |
149 |
210 |
176 |
150 |
200 |
168 |
143 |
207 |
176 |
152 |
Theoretical Injection Rate (PS) |
g/s |
110 |
143 |
181 |
142 |
175 |
212 |
145 |
175 |
208 |
176 |
210 |
245 |
240 |
285 |
334 |
241 |
283 |
328 |
Plasticizing Capacity |
g/s |
13.8 |
19.7 |
27.1 |
20.1 |
26.5 |
34.2 |
22.5 |
28.7 |
35.4 |
26.4 |
32.5 |
40 |
38 |
45 |
52 |
35.2 |
43.3 |
51.8 |
Screw Torque |
N·m |
740 |
740 |
740 |
970 |
970 |
970 |
1176 |
1176 |
1176 |
1560 |
1560 |
1560 |
1960 |
1960 |
1960 |
2156 |
2156 |
2156 |
Max Screw Rotate Speed |
r/min |
250 |
250 |
250 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
Injection Stroke |
mm |
180 |
180 |
180 |
220 |
220 |
220 |
220 |
220 |
220 |
250 |
250 |
250 |
250 |
250 |
250 |
280 |
280 |
280 |
Clamping Unit |
|||||||||||||||||||
Max Clamping Force |
kN |
1300 |
1300 |
1300 |
1600 |
1600 |
1600 |
2000 |
2000 |
2000 |
2400 |
2400 |
2400 |
2700 |
2700 |
2700 |
3000 |
3000 |
3000 |
Max Opening Stroke |
mm |
400 |
400 |
400 |
450 |
450 |
450 |
550 |
550 |
550 |
600 |
600 |
600 |
650 |
650 |
650 |
700 |
700 |
700 |
Space Between Tie Bars |
mm |
420×420 |
420×420 |
420×420 |
460×460 |
460×460 |
460×460 |
510×510 |
510×510 |
510×510 |
560×560 |
560×560 |
560×560 |
610×610 |
610×610 |
610×610 |
660×660 |
660×660 |
660×660 |
Mold Height (Min. × Max.) |
mm |
160–440 |
160–440 |
160–440 |
180–500 |
180–500 |
180–500 |
200–550 |
200–550 |
200–550 |
220–600 |
220–600 |
220–600 |
240–650 |
240–650 |
240–650 |
260–700 |
260–700 |
260–700 |
Max Daylight |
mm |
840 |
840 |
840 |
950 |
950 |
950 |
1100 |
1100 |
1100 |
1200 |
1200 |
1200 |
1300 |
1300 |
1300 |
1400 |
1400 |
1400 |
Ejector Force |
kN |
31.4 |
31.4 |
31.4 |
37 |
37 |
37 |
45 |
45 |
45 |
50 |
50 |
50 |
55 |
55 |
55 |
60 |
60 |
60 |
Ejector Stroke |
mm |
100 |
100 |
100 |
120 |
120 |
120 |
130 |
130 |
130 |
150 |
150 |
150 |
160 |
160 |
160 |
180 |
180 |
180 |
Ejector Quantity |
pcs |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Other |
|||||||||||||||||||
Pump Motor Power |
kW |
13 |
13 |
13 |
15 |
15 |
15 |
18.5 |
18.5 |
18.5 |
22 |
22 |
22 |
30 |
30 |
30 |
37 |
37 |
37 |
Pump Pressure |
MPa |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
Heating Power |
kW |
9.2 |
9.2 |
9.2 |
10.5 |
10.5 |
10.5 |
12 |
12 |
12 |
13.5 |
13.5 |
13.5 |
15 |
15 |
15 |
17 |
17 |
17 |
Heating Zone |
zone |
4 |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Machine Size (L×W×H) |
m |
4.7×1.25×1.85 |
4.7×1.25×1.85 |
4.7×1.25×1.85 |
5.3×1.35×1.9 |
5.3×1.35×1.9 |
5.3×1.35×1.9 |
5.9×1.5×2.0 |
5.9×1.5×2.0 |
5.9×1.5×2.0 |
6.2×1.6×2.1 |
6.2×1.6×2.1 |
6.2×1.6×2.1 |
6.3×1.6×2.15 |
6.3×1.6×2.15 |
6.3×1.6×2.15 |
6.7×1.75×2.25 |
6.7×1.75×2.25 |
6.7×1.75×2.25 |
Net Weight |
t |
4.3 |
4.3 |
4.3 |
5.5 |
5.5 |
5.5 |
7.2 |
7.2 |
7.2 |
9 |
9 |
9 |
10.5 |
10.5 |
10.5 |
12 |
12 |
12 |
Oil Tank Capacity |
L |
360 |
360 |
360 |
450 |
450 |
450 |
550 |
550 |
550 |
650 |
650 |
650 |
750 |
750 |
750 |
850 |
850 |
850 |
International Designation |
mm |
1300×410 |
1300×410 |
1300×410 |
1600×785 |
1600×785 |
1600×785 |
2000×1060 |
2000×1060 |
2000×1060 |
2400×1390 |
2400×1390 |
2400×1390 |
2700×1200 |
2700×1200 |
2700×1200 |
3000×1750 |
3000×1750 |
3000×1750 |
Theoretical shot volume= Barrel cross section × Screw stoke, Shot weight is 91% of the theoretical shot volume for PS resin. for other materials have calculate with there density.
NOTE: BECAUSE OF TECHNICAL IMPROVEMENTS, MACHINERY APPERANCE TECHNICAL PRAMETER MAY BE CHANGE WITHOUT NOTICE
